Sistema ECOTEK
Protezioni Perimetrali
Sistema di sicurezza Ecotek
Il sistema Ecotek nasce con il preciso scopo di creare un pannello con telaio a costi contenuti.
La struttura di questo pannello è realizzata con un profilo 10x25 che lo rende leggero ma al tempo stesso molto robusto.
La visibilità è un punto di forza di questo prodotto; il binomio rete e colorazione nera migliora sensibilmente la visione della zona di pericolo. La resistenza ai graffi è garantita da una speciale vernice nera.
 |
EconomicoIl costo è contenuto rispetto allo stesso sistema NOVATEK perché realizzato con un sistema di tubolari in 10x25. |
 |
VisibilitàIl sistema innovativo della rete 32x67 filo Ø3 abbinata alla colorazione nera del pannello migliora la visibilità del macchinario all’interno della zona segregata. |
 |
ModularitàOgni componente è stato studiato per poter essere modulare, infatti tutti i sistemi PROTEC utilizzare la stessa rete. Le stesse porte infatti sono realizzate con la serie Novatek. |
Il kit QUICK NOVATEK è uno strumento ideato solo ed esclusivamente per ridurre i tempi di montaggio, infatti con questo kit composto da nr. 3 staffe sarà possibile l’installazione anche da un solo operatore.
Il sistema è corrispondente alle norme vigenti.
Un requisito fondamentale per i ripari fissi è che il loro fissaggio deve essere ottenuto con sistemi che richiedono l’uso di utensili per la loro apertura, e per quanto possibile non devono poter rimanere al loro posto in mancanza dei loro mezzi di fissaggio.
Al termine delle operazioni pertanto il kit deve essere necessariamente rimosso.
 |
 |
 |
 |
 |
 |

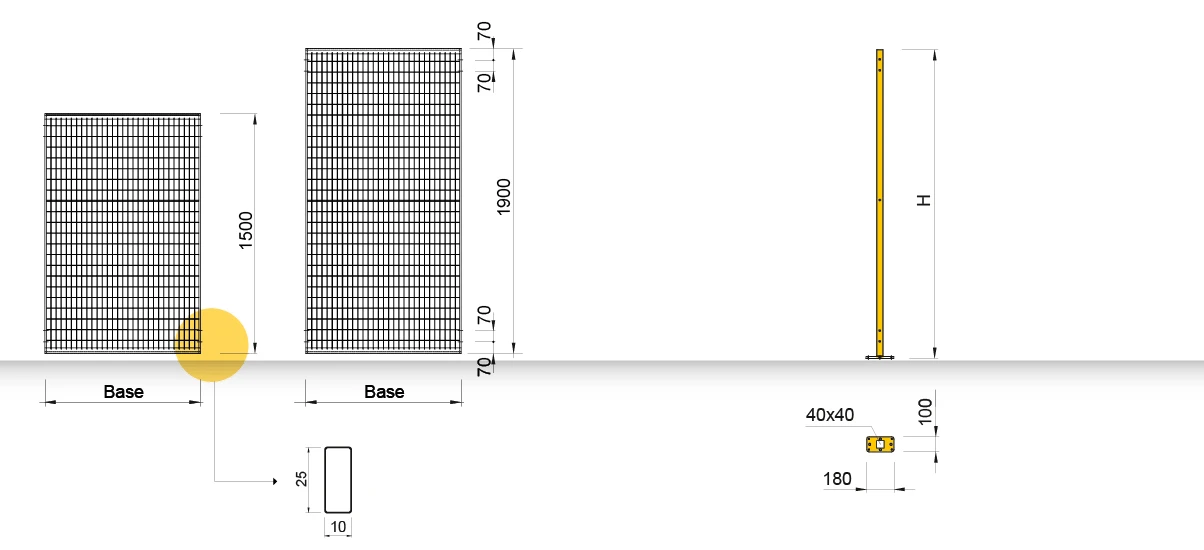

Dimensioni

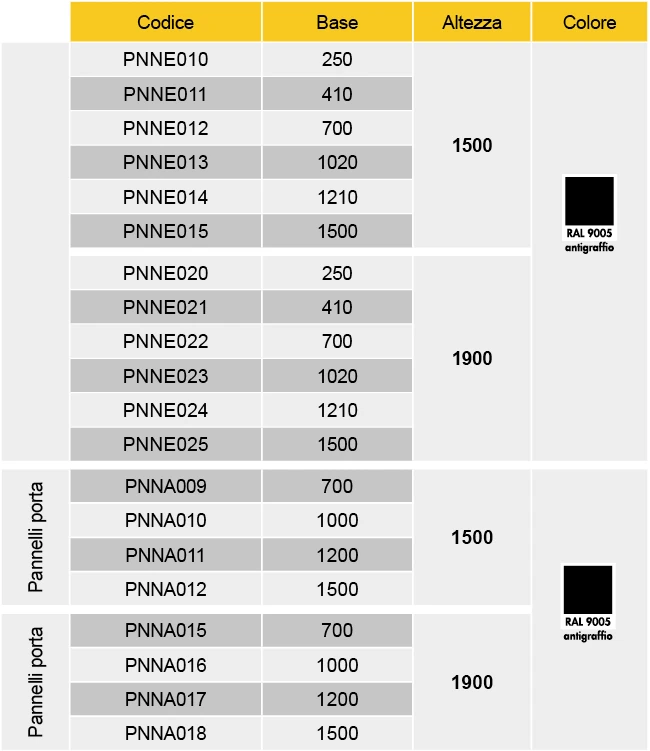

Dimensioni pannelli

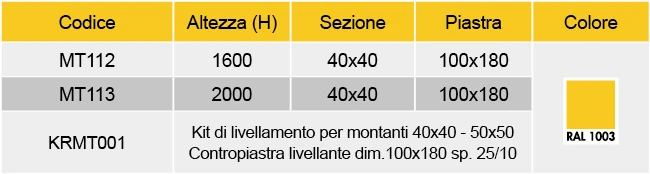

Dimensioni montanti
Colori
Standard:
montanti e pannelli
Standard:
pannelli porta Antigraffio
Colori a richiesta
per montanti e pannelli

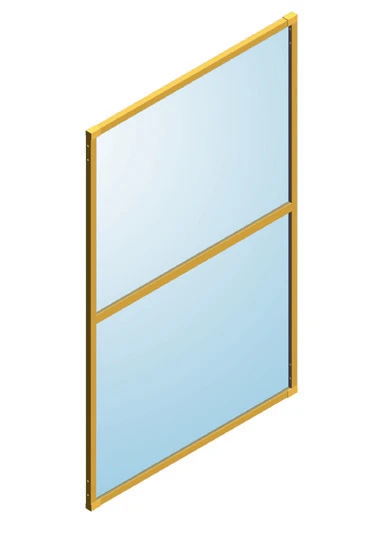

POLICARBONATO + POLICARBONATO
Applicazione ideale per rendere completamente visibile la zona segregata utilizzando il policarbonato (antiurto) che viene fermato con appositi ferma-vetri.

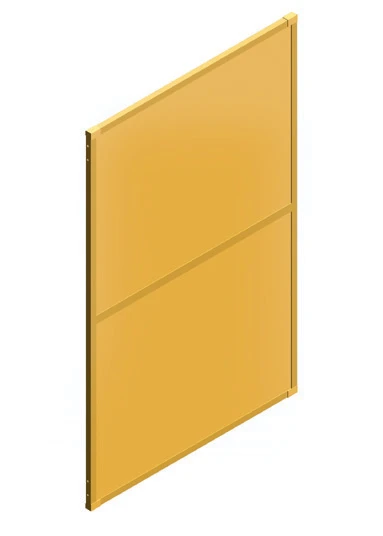

LAMIERA + LAMIERA
Lamiera piena sp.15/10.
Applicazione ideale per isole di saldatura, perché non consente la fuoriuscita dei bagliori. Può essere impiegato anche per proteggere da proiezione di liquido lubrificante e trucioli.

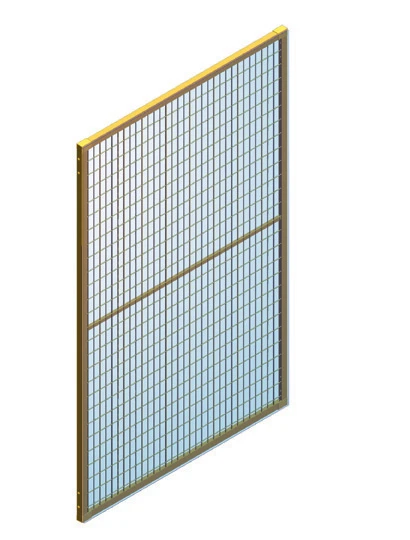

RETE + PVC o Policarbonato
Pannello in rete 32x67 con tamponatura frontale in PVC o policarbonato.
Applicazione che consente di proteggere da proiezione di liquido lubrificante e trucioli; ideale anche per ridurre la distanza di sicurezza.
KIT PROLUNGA
Mediante due apposite viti permette di allungare il pannello da +30 a +120mm con estrema semplicità.

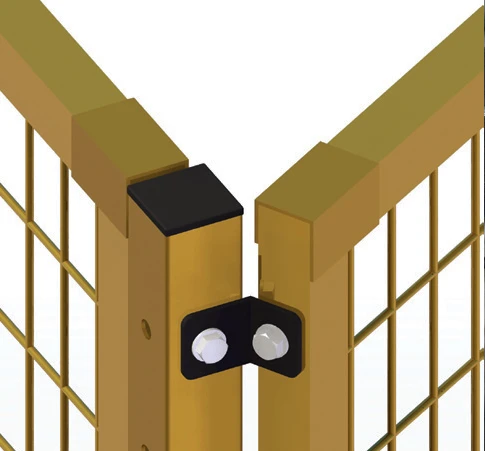

KIT INCLINAZIONE PANNELLI
Questo accessorio consente di fare inclinazioni da 30° a 180°.
KIT FISSAGGIO PANNELLI SPECIALI
Questo kit permette di fissare i pannelli al montante che non presenta le forature.

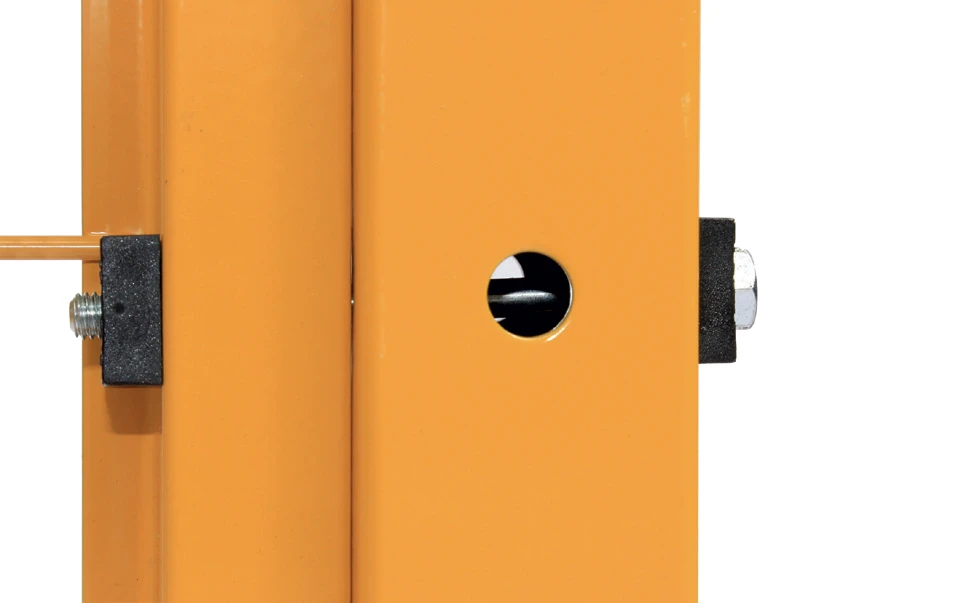

KIT VITI IMPERDIBILI
La nuova direttiva macchine impone che “i sistemi di fissaggio devono rimanere attaccati ai ripari o alla macchina quando i ripari sono rimossi”. Infatti le viti devono essere imperdibili solo dove c’è la necessità di togliere il pannello o i pannelli per la manutenzione ordinaria, laddove non sia possibile l’intervento dagli accessi già previsti (es. porte).
La norma UNI EN 14120 dice: Ripari mobili, se la frequenza di accesso è alta (più di una volta a settimana), o se la rimozione del riparo fisso può essere difficoltosa deve essere previsto un riparo mobile con interblocco. In conformità alle norme vigenti il kit viti imperdibili è facile da installare e viene fornito su richiesta.
