Sistema NOVATEK
Protezioni Perimetrali

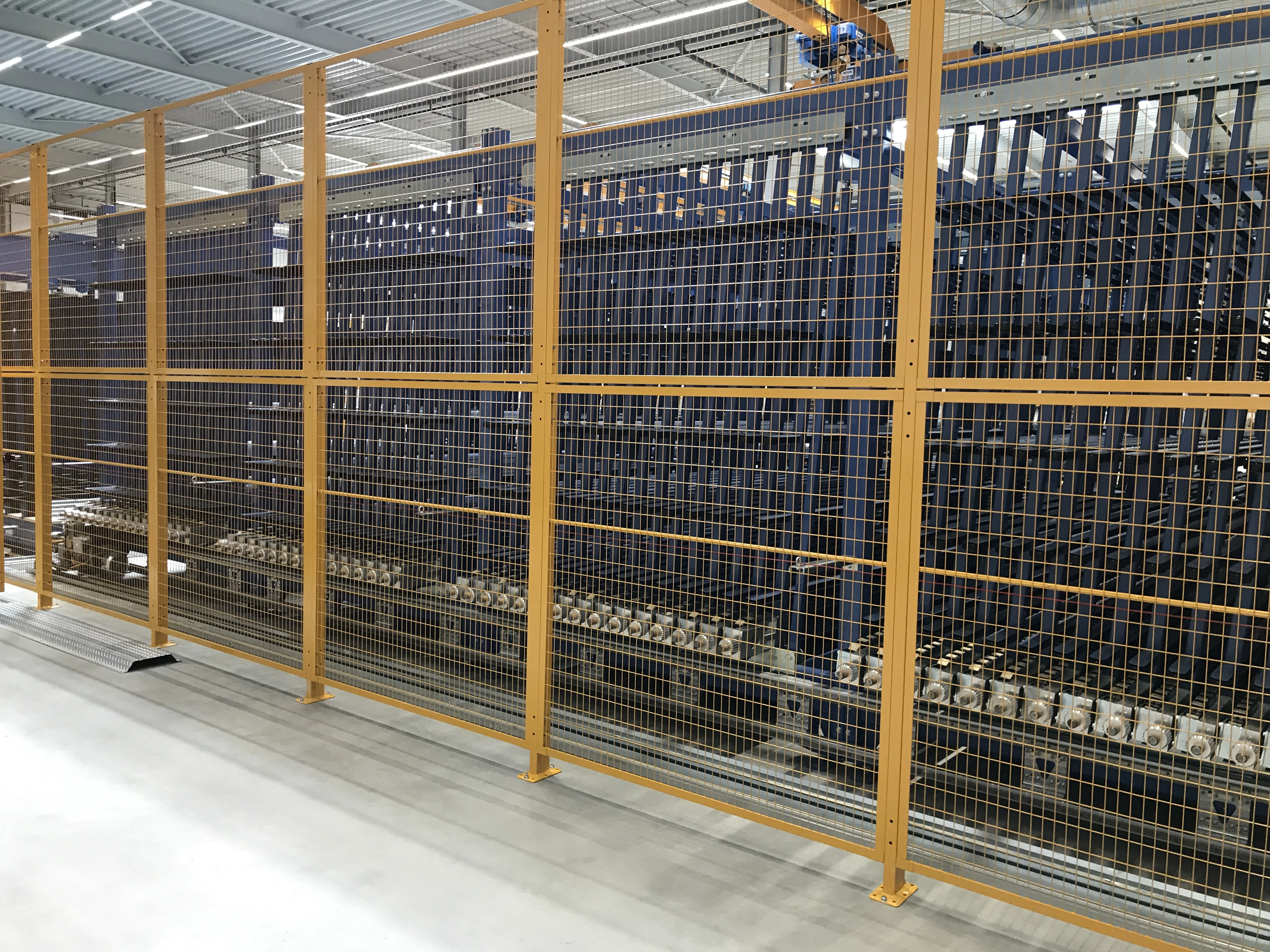

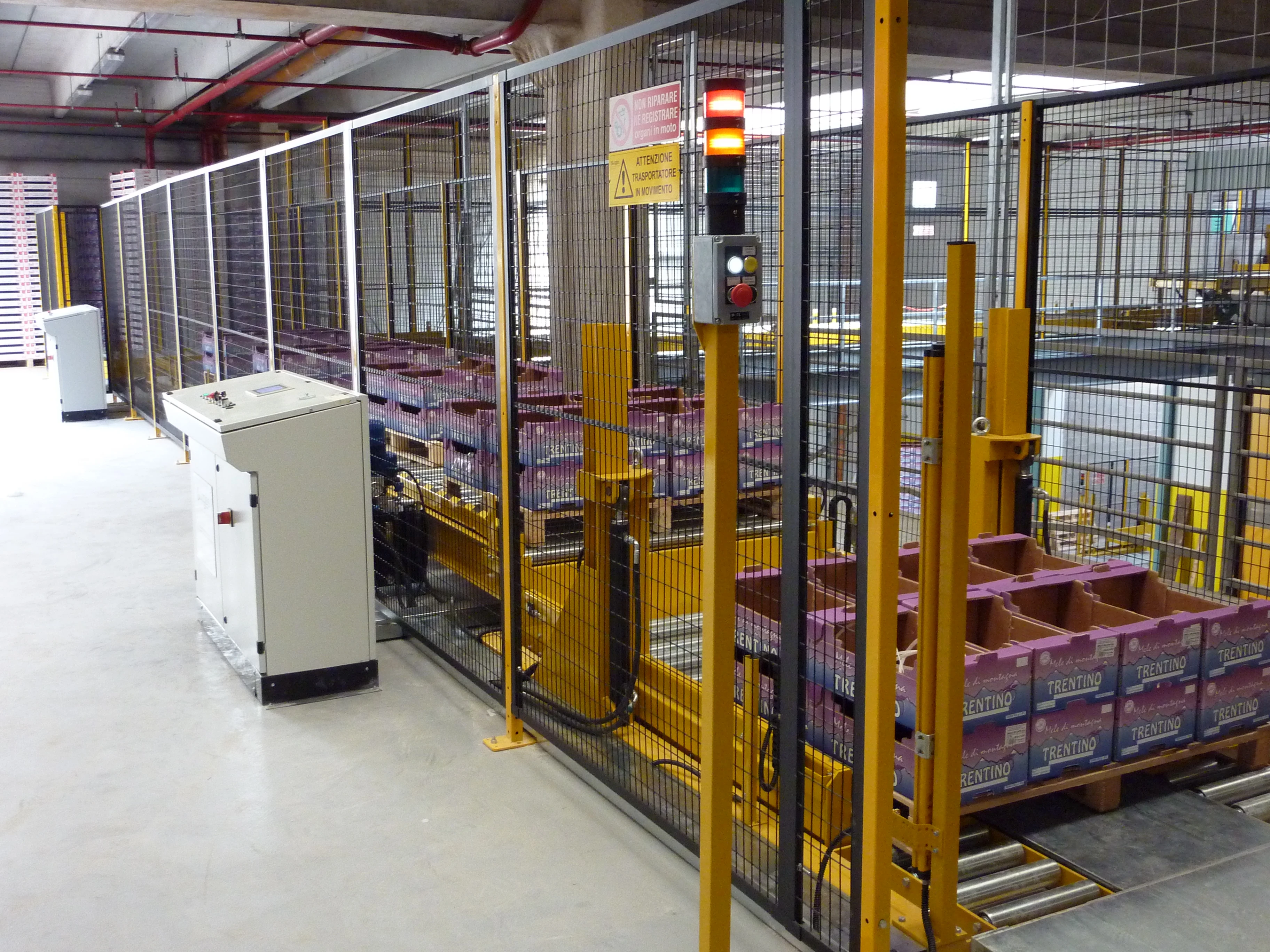

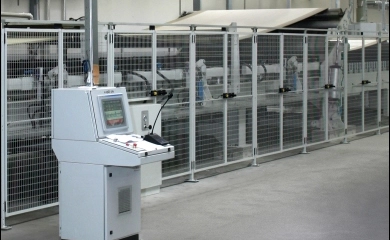

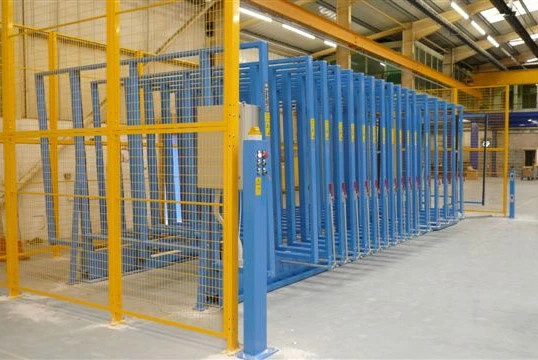

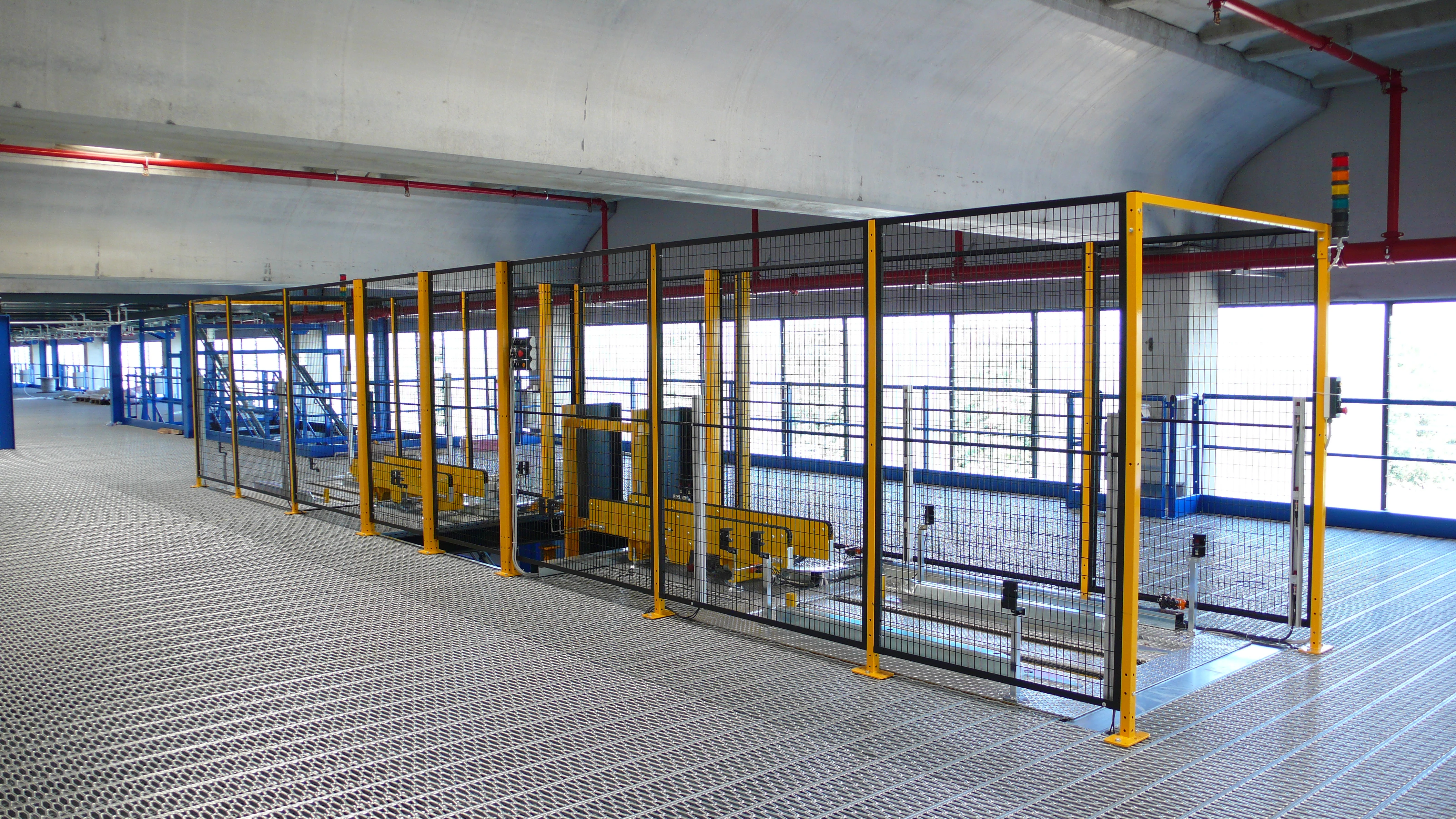

Il sistema Novatek nasce per offrire una soluzione in acciaio con costi contenuti, bello esteticamente, semplice da installare e robusto; ideale per tutti coloro che devono delimitare aree pericolose.
La visibilità della zona segregata è un punto di forza di questo prodotto; il binomio rete e colorazione nera migliora sensibilmente la visione della zona di pericolo. La resistenza ai graffi è garantita da una speciale vernice nera.
 |
ModularitàOgni componente è stato studiato per poter essere modulare, infatti gli stessi pannelli fungono sia da elementi fissi che, mediante l'utilizzo di kit, da porta ad anta o scorrevole. |
||
 |

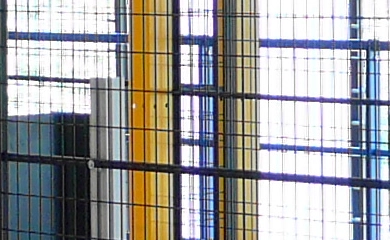

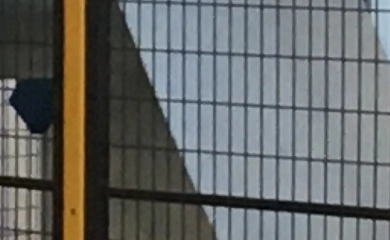

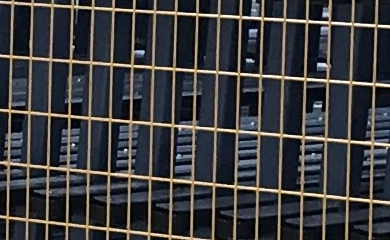

VisibilitàIl sistema innovativo della rete 32x67 filo ø3 posizionata in senso verticale, abbinata alla colorazione nera del pannello migliora la visibilità del macchinario all’interno della zona segregata. |
||
|
EsteticaIl pannello NOVATEK ha la rete saldata internamente al profilo che gli conferisce una maggiore eleganza.
|
||
|
Modularità in altezzaI sistemi NOVATEK ed ECOTEK abbinati a idonei montanti, permettono la realizzazione di protezioni perimetrali con altezze elevate, impedendo che l’operatore acceda dall’alto alla zona di pericolo e, l’eventuale fuoriuscita del materiale lavorato.
|
Il kit QUICK NOVATEK è uno strumento ideato solo ed esclusivamente per ridurre i tempi di montaggio, infatti con questo kit composto da nr. 3 staffe sarà possibile l’installazione anche da un solo operatore.
Il sistema è corrispondente alle norme vigenti.
Un requisito fondamentale per i ripari fissi è che il loro fissaggio deve essere ottenuto con sistemi che richiedono l’uso di utensili per la loro apertura, e per quanto possibile non devono poter rimanere al loro posto in mancanza dei loro mezzi di fissaggio.
Al termine delle operazioni pertanto il kit deve essere necessariamente rimosso.
 |
 |
 |
 |
 |
 |
Dimensioni
Dimensioni pannelli
Dimensioni montanti
Colori
Standard:
montanti e pannelli
Standard:
pannelli porta Antigraffio
Colori a richiesta
per montanti e pannelli
KIT UNIONE PANNELLI
Questo kit permette di unire due pannelli e di realizzare così pannelli fuori standard. Ideale per porte scorrevoli a terra speciali o per realizzare pannelli più lunghi dello standard.
KIT PROLUNGA
Mediante due apposite viti permette di allungare il pannello da +30 a +120mm con estrema semplicità.
PANNELLI CON LOGO
Sarà possibile realizzare su richiesta pannelli con logo personalizzato, ideale per chi vuole evidenziare il proprio marchio aziendale.
KIT INCLINAZIONE PANNELLI
Questo accessorio consente di fare inclinazioni da 30° a 180°.
KIT FISSAGGIO PANNELLI SPECIALI
Questo kit permette di fissare i pannelli al montante che non presenta le forature.
KIT TAGLIO PANNELLI IN OPERA
Con il kit taglio pannelli Novatek sarà possibile modificare e adattare in cantiere i pannelli intelaiati senza dover risaldare e riverniciare il pannello.
KIT VITI IMPERDIBILI
La nuova direttiva macchine impone che “i sistemi di fissaggio devono rimanere attaccati ai ripari o alla macchina quando i ripari sono rimossi”. Infatti le viti devono essere imperdibili solo dove c’è la necessità di togliere il pannello o i pannelli per la manutenzione ordinaria, laddove non sia possibile l’intervento dagli accessi già previsti (es. porte).
La norma UNI EN 14120 dice: Ripari mobili, se la frequenza di accesso è alta (più di una volta a settimana), o se la rimozione del riparo fisso può essere difficoltosa deve essere previsto un riparo mobile con interblocco. In conformità alle norme vigenti il kit viti imperdibili è facile da installare e viene fornito su richiesta.
PIEDINO INTERMEDIO DI APPOGGIO
E’ ideale per tratti lunghi e permette di interporre questo piedino al posto di un montante standard, garantendo comunque una buona resistenza agli urti e un risparmio economico.
PIEDINO TELESCOPICO
Questo montante consente, in condizioni di pavimento sfavorevole con grosse inclinazioni, di essere regolato con facilità. Disponibile in sezione 40x40 e 40x80.
MONTANTE 80x80
MONTANTE 40x80
MONTANTE 40x40
POLICARBONATO + POLICARBONATO
Applicazione ideale per rendere completamente visibile la zona segregata utilizzando il policarbonato (antiurto) che viene fermato con appositi ferma-vetri.

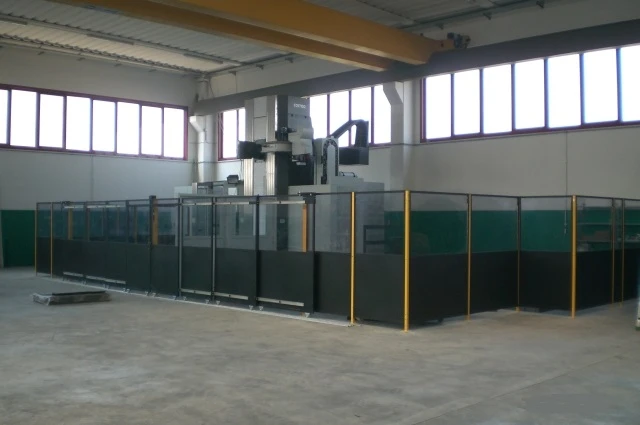

POLICARBONATO + LAMIERA
Policarbonato sp.4mm parte superiore. Lamiera piena sp.15/10 parte inferiore.

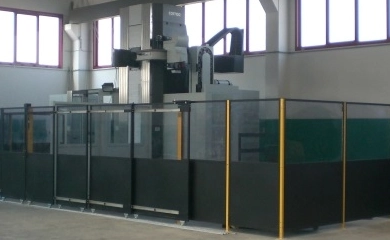

Applicazione ideale per delimitare macchine utensili di grande dimensione. Il policarbonato (antiurto) fermato con appositi ferma-vetri permette la visione dell’isola da parte dell’operatore proteggendo dalla proiezione di liquido lubrificante e trucioli.
LAMIERA + LAMIERA
Lamiera piena sp.15/10.
Applicazione ideale per isole di saldatura, perché non consente la fuoriuscita dei bagliori. Può essere impiegato anche per proteggere da proiezione di liquido lubrificante e trucioli.
RETE + LAMIERA
Rete 32x67 parte superiore. Lamiera piena sp.15/10 parte inferiore.
Applicazione che consente di proteggere da proiezione di trucioli.
RETE + PVC o Policarbonato
Pannello in rete 32x67 con tamponatura frontale in PVC o policarbonato.
Applicazione che consente di proteggere da proiezione di liquido lubrificante e trucioli; ideale anche per ridurre la distanza di sicurezza.
RETE
Pannello in rete con tamponatura speciale. Applicazione che consente di ridurre la distanza di sicurezza dalla zona di pericolo.
Rete TEC con maglia 15x105
Rete RT con maglia 11x60
